Nama : IMANNUDIN
NIM : 12160020
Kelas : 12.4A.05.TI
Assalamualaikum Warahmatullahi Wabarakatuh.
Bertemu lagi dengan saya yang akan terus mengerjakan tugas hingga tuntas (hehe).
Dikesempatan ini saya akan membahas tugas tentang Jaringan Komputer yaitu CISCO Packet Tracer.
Pertama buatlah desain seperti berikut,
Jangan lupa memberi kabel straight pada tiap komponen dari gambar diatas, kemudian klik Switch0 dan Switch1. Pilih tab CLI dan ketik "Enable"
Klik PC0, klik tab Desktop dan pilih "IP Configuration", masukan IP dan Default Gateaway seperti gambar dibawah ini.
Untuk IP PC0: 192.168.5.1
Untuk IP PC1: 192.168.5.2
Klik PC2, klik tab Desktop dan pilih "IP Configuration", masukan IP dan Default Gateaway seperti gambar dibawah ini.
Untuk IP PC2: 192.168.6.1
Untuk IP PC3: 192.168.6.2
Klik Router0 dan pilih FastEthernet0/0, isikan IP Address seperti berikut,
FastEthernet0/0: 192.168.5.100
FastEthernet1/0: 192.168.6.100
Sekarang kita test ping terlebih dahulu, Klik PC0 => Desktop => Command Prompt
ketik "ping 192.168.6.1"
Disini kita melakukan pengkoneksian antar PC0 dan PC2
Setelah berhasil test ping, kita tambahkan WirelessRouter dan buah PC
Selanjutnya klik PC4, kita akan mengganti port RJ45 dengan wireless, jangan lupa off terlebih dahulu
Jika sudah tampilan akan seperti ini

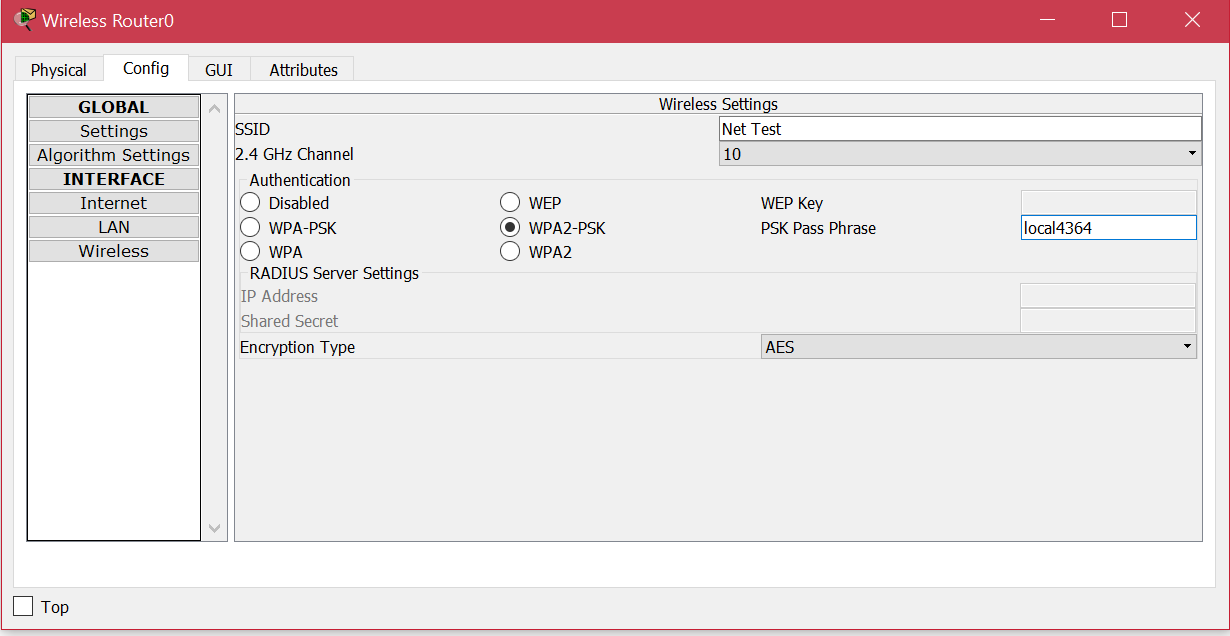

Klik WirelessRouter0 => Internet. Disini saya menggunakan SSID "Net Test" dengan jumlah pemakai max 10 dan Autentikasi WPA2-PSK (untuk memberi password), jika tidak ingin diberi password klik Disable.
Lalu pilih LAN dan isikan IP Address seperi ini
Pilih Internet dan isi Default Gateaway dengan 192.168.5.100
Kemudian Pilih PC4, Pilih PC Wireless untuk Masuk ke jaringan Wireless
Klik Connect, tunggu beberapa detik. Pilih Net Test lalu klik Connect
Terkahir kita akan melakukan pengetesan jaringan dari kabel ke wireless, klik PC0 => Desktop => Command Prompt => ketik ping 192.168.5.1
*Pengetesan jaringan ke PC0
Jika sudah berhasil Tampilan akan seperti gambar diatas.
Sekian dari saya, saya ucapkan Terima Kasih telah membaca postingan saya.
Sampai jumpa lagi pada tugas tugas yang akan datang.
Wassalamualaikum Warahmatullahi Wabarakatuh.
